GTM-01(12V FI車用精密燃料計)

12V FI車用精密燃料計 GTM-01

特長

●2つの表示モード(トリップA・B)でFi車のガソリン使用量を正確にデジタル表示!
A・Bモード共に0.00Lから9.99Lまでは0.01L単位で表示し、10L以上は0.1L単位に自動切替表示。
使用量モードのリセットはどのタイミングでも何度でもOK!
トリップメーターとの併用で平均・区間・瞬間燃費等の計測に大変便利です。

●ガソリン残量警告(フラッシュタイミング)機能搭載!
Aモードの表示数値が「任意で登録した数値」に達すると、A・B両モードの表示が約2秒間隔で点滅します。
例:タンク容量が30Lの車両で、フラッシュタイミングの設定を25.0で登録した場合、ガソリン残量が5L以下になったら表示が点滅します。
※フラッシュタイミングの登録は何度でも上書きが可能です。

●レーシングユースにピッタリ!
デュアルモードでガソリン使用量がわかる!

●簡単設定・簡単操作
ガソリンを満タンにして走行し、燃料消費を記憶させ終えたらガソリンをもう一度満タンにし
給油量とフラッシュタイミング設定値を入力設定するだけの簡単設定。
一度設定してしまえば、あとはガソリン満タン時や燃費測定の際にリセットボタンを押すだけの簡単操作。

●簡単取付け
配線3本のみで車輌からプラス、マイナス、インジェクター信号を取るだけの簡単取付け。

●省電力設計
消費電力は、日中最大80mA(1w)、夜間30mA(0.4w)と省電力設計です。
※日中と夜間での差はディマーセンサーの働きで表示の明るさの違いによるものです。

GTM-01を取付けるメリット 「ノーマルの燃料計よりも高精度!」

●燃料警告ランプが装備されている車両に取付けるメリット
燃料警告ランプが装備されている車両は、燃料の残量がわからない状態で走行してます。燃料の残量が規定値に達した時、燃料警告ランプが突然点灯してしまい、慌ててガソリンスタンドを探すことになります。GTM-01を装着することにより デジタル数字で表示される燃料使用量を正確に把握し余裕をもって給油が可能となります。

●燃料計が装備されている車両に取付けるメリット
ほとんどの車両の場合、満タン給油後は数キロ〜数十キロ走行しないと燃料計の表示は減少しません。これは一般的に燃料残量を計測する仕組みとして、フロートによる計測方法が用いられているためです。
※図1の【a】で示したスペースの燃料が消費されてもフロートは下がりません。
  図1の【b】で示したスペースの燃料が消費され、フロートが下がることで燃料計の表示が減少します。
タンク形状や計測精度の問題で、満タン給油後の数キロ〜数十キロ走行しても燃料計の表示にほとんど変化ありませんが、走行距離及び燃料消費が増すにつれ、燃料計の表示が下がる速度が速くなったり、燃料計表示と残り燃料が一致しないことがあります。 しかし、GTM-01はフューエルインジェクション信号から燃料の使用量を算出するため、満タン時からリアルタイムに正確な燃料消費の状況をデジタル数字にて表示します。

活用例

●区間燃費の計測ができます!
車両の燃費を計測する方法として一般的に 【満タン法】 が用いられます。
※満タン法とは、ガソリンを満タンにし、トリップメーターをリセット、走行(ガソリンを消費)、再度ガソリンを満タンにし、走行距離÷給油量で求める燃費計算方法です。
この方法で計測された燃費は、平均燃費と言われ、市街地、一般道、峠道、高速道路など
様々な走行状況の平均的な燃費として扱われます。

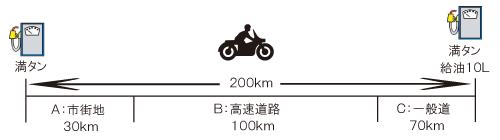

以下の車両の場合の平均燃費は20km/Lとなります。

この場合、A:市街地、B:高速道路、C:一般道それぞれの正確な燃費を計測できません。
本製品は、トリップメーターとの併用で区間燃費を計測する事ができます。
A:市街地30km走行で消費したガソリンが2Lの場合、区間燃費は15km/L
B:高速道路100km走行で消費したガソリンが4Lの場合、区間燃費は25km/L
C:一般道70km走行で消費したガソリンが4Lの場合、区間燃費は17.5km/L
この様に走行状況により細かな区間燃費を知る事ができます。

また、逆に0.1L消費する間に走行した距離を10倍すると、
1Lあたりの走行距離を知る事ができます。

●燃費向上・エコ走行に役立ちます!
エンジンブレーキがかかった時などインジェクターが燃料噴射をカットした時、本体のデジタル表示が点滅します。燃料カットされている状況がわかりますので、下り坂など無駄にアクセルを開けないことでエコ運転につながります。また、アクセルワークによる消費燃料変化がわかるため、アクセルワークを注意することにより低燃費走行ができます。

●ストリートからサーキットまで幅広い使用方法
12Vエレクトロニックフューエルインジェクション(EFI)仕様の乗り物でしたら車・オートバイはもちろん建設機器、農業機器、船舶、水上オートバイなど幅広い種類の乗り物に使用できます。また、レースなどで使用燃料の制限がある場合、使用量が0.00Lから9.99Lまでは0.01L単位で表示し、10L以上は0.1L単位でわかり走行方法の変更が可能となるのでタイムアップやタイムを抑えることにより燃料の調整に便利です。耐久レースなどで一回の給油量が制限されている場合、給油タイミングを計るのに非常に便利です。したがって、最低燃料で軽量の状態で走ることができます。

仕様

GTM-01構成部品 GTM-01(自動車用)構成部品
▲左:バイク用構成部品 右:自動車用構成部品

GTM-01
定格電圧:DC12V
表示単位:0.1リットル(100cc)単位/0.01リットル(10cc)単位 ※使用量により自動切替
外形寸法:W57×H40×D12.3mm

注意

  • 本製品は12V仕様のフューエルインジェクション車専用です。キャブ車への取付けは別途オプションパーツが必要となります。
  • 取付けは取扱説明書に沿って正しく行ってください。説明書記載以外の方法での取付けは火災・事故などの原因になる事があります。ご注意ください。また車両メーカー発光のサービスマニュアルを参照いただき作業を行ってください。
  • 本製品の使用により生じた故障・事故などの損害については当社で一切責任を負いかねます。あらかじめご了承ください。
  • 製品に不具合が発生し、修理や返品の際に生じた工賃・送料などいかなる費用について、当社は一切の責任を負いかねます。予めご了承ください。

ダウンロード

メーカー希望小売価格

  • No.11285 デュアルガストリップメーター GTM-01 (ガソリンタンク容量10.0L以上99.9L以下用) ----- ¥15,505(税抜¥14,095)
    ※自動車用もご用意可能です。ご希望の場合はご注文の際にご連絡ください。
業販承ります。 ※1個から業販価格可能です。
